數字量輸入

數字量輸入包括內部數字量輸入檢測、遠程數字量輸入檢測、控制器件反饋點檢測、柜內數字量入信號主要是檢測高壓真空接觸器輔助點、接觸器輔助點、急停按鈕常閉點和門聯鎖開關觸點等數字量信號。

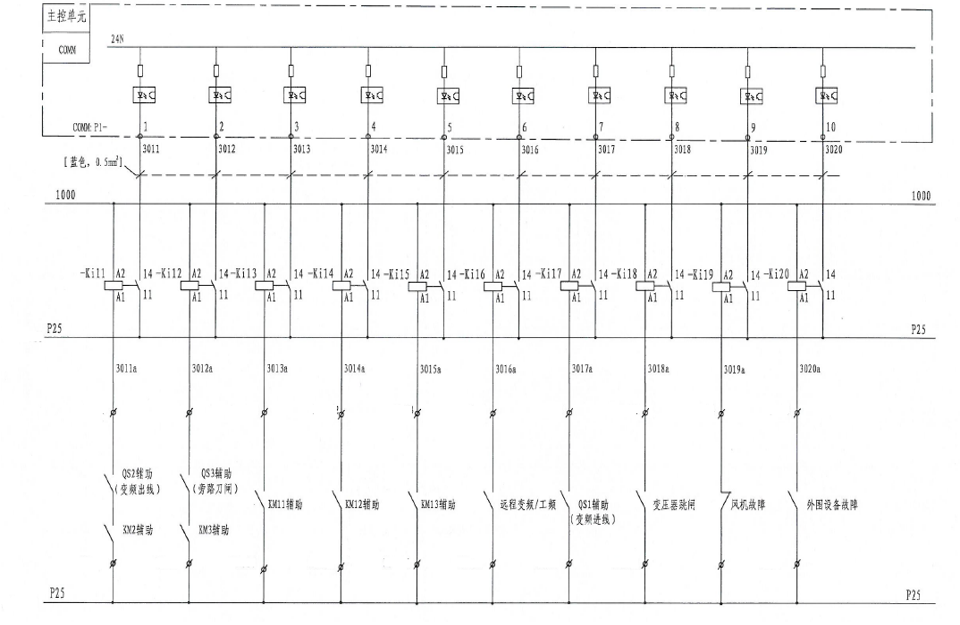

數字量信號通過中間繼電器把信號送到數字板上。所采集的信號為高電平時（信號閉合）使對應的輸入中間器動作，常閉觸點閉合。對應的數字量輸入端口構成回路。直流24V電源接到端口中，數字板檢測到高電平信號，系統做出相應邏輯判斷。

數字量輸出

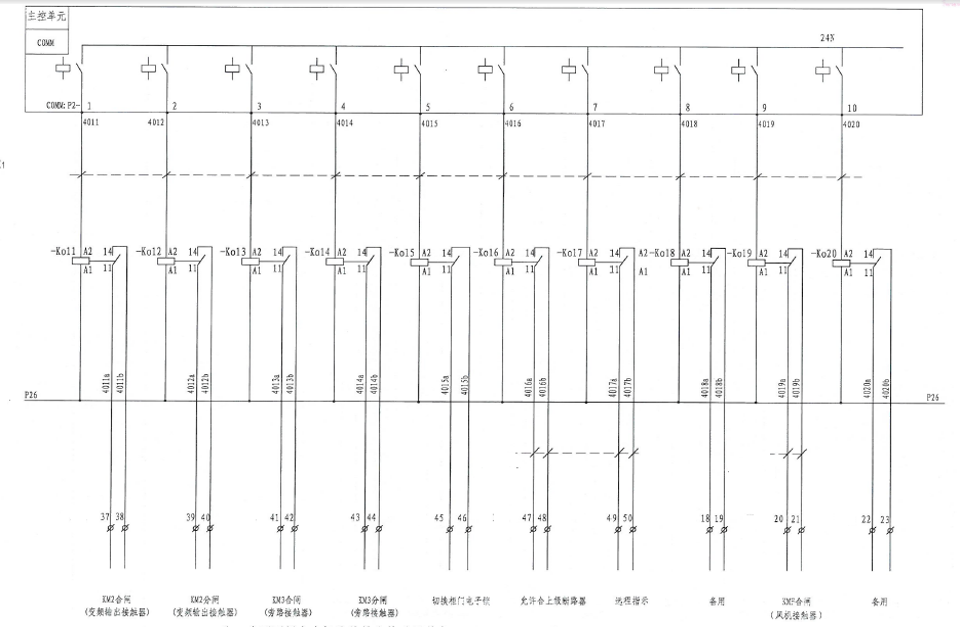

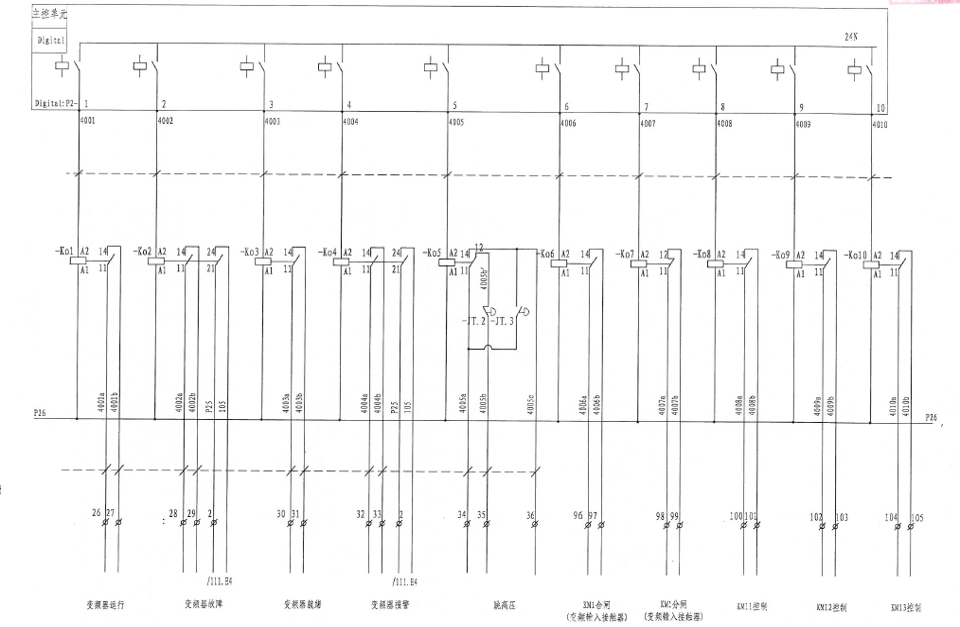

數字量輸出是控制系統發出數字量信號控制接觸器、中間繼電器和數字量輸出中間繼電器，來完成邏輯控制和指示。

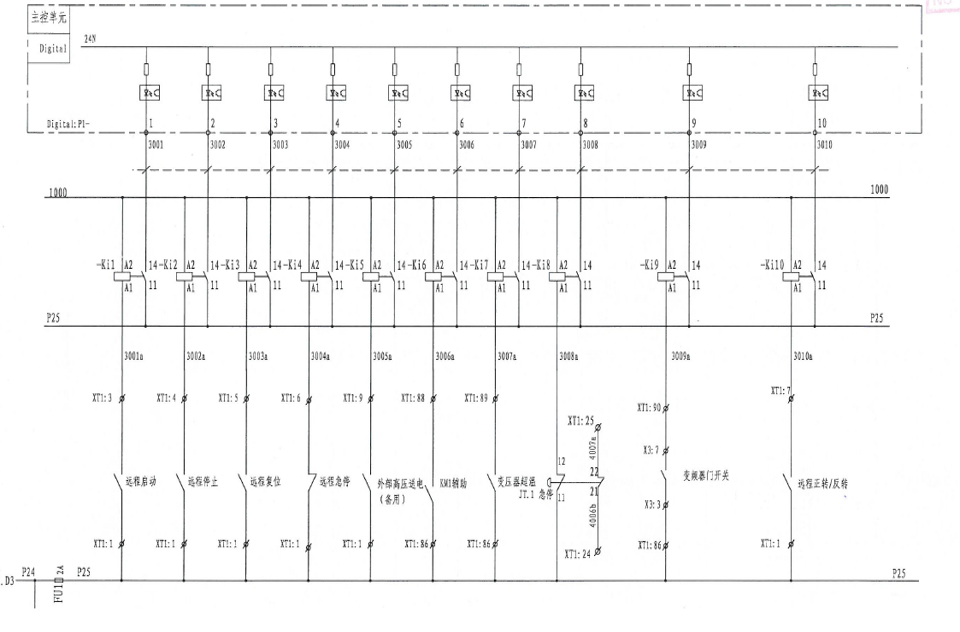

遠程數字量輸出通過中間繼電器轉接，每個繼電器的一對常開觸點接到端子上。

系統經過邏輯處理后，相應的數字量輸出端口輸出低電平信號，驅動對應的輸出繼電器動作，對應的觸點動作。
