IGBT的結構簡介

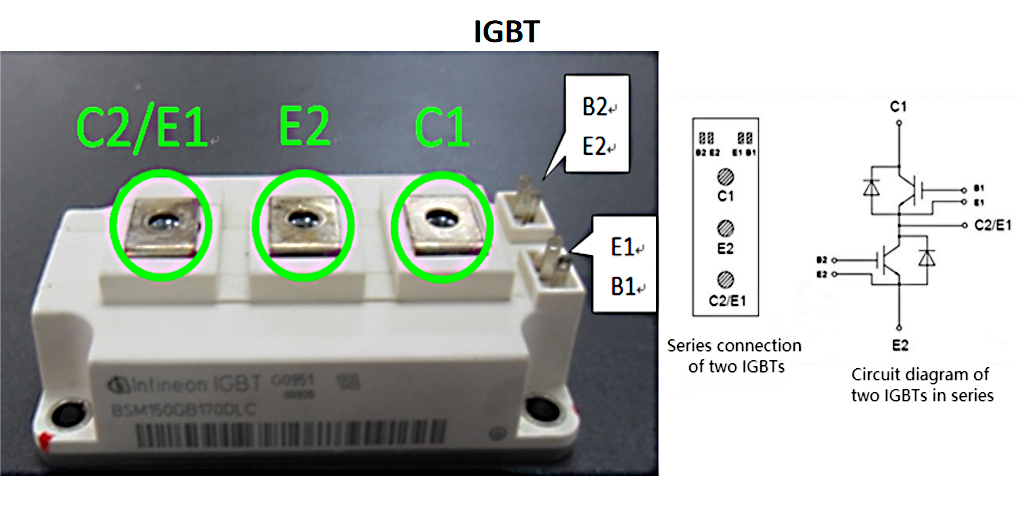

其包括三端器件：柵極G、集電極C和發射極E（如附圖所示）；

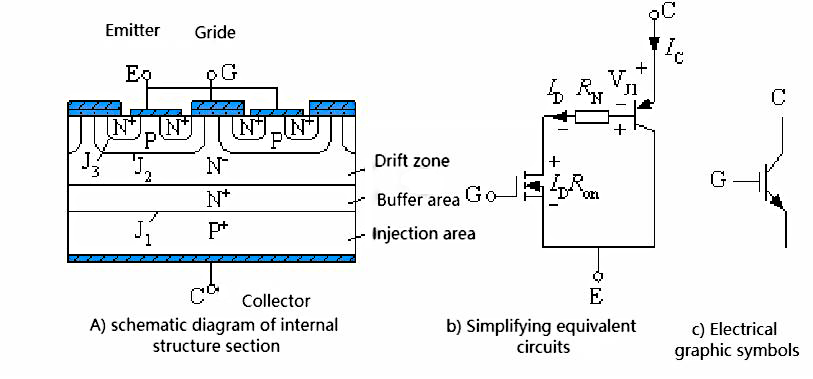

圖中a—N溝道VDMOSFET與GTR組合——N溝道IGBT。

IGBT比VDMOSFET多一層P+注入?yún)^(qū)，具有很強的通流能力。

簡化等效電路表明，IGBT是GTR與MOSFET組成的達林頓結構，一個由MOSFET驅動的厚基區PNP晶體管。

RN為晶體管基區內的調制電阻。

GTR的特點——雙極型，電流驅動，有電導調制效應，通流能力很強，開關速度較低，所需驅動功率大。電流控制元件。

MOSFET的優點——單極型，電壓驅動，開關速度快，輸入阻抗高，熱穩定性好，電壓控制元件。

IGBT特點

柵極為電壓驅動，驅動電路簡單，所需驅動功率小。

工作頻率高，開關損耗小，在電壓1000V以上時， 開關損耗只有GTR的1/10。

承受電壓較高，載流密度大，輸入阻抗高，通態壓降小，熱穩定性好，沒有“一次擊穿”問題。

驅動電路簡單，安全工作區大，電流處理能力強，不需要緩沖電路。

可以實現小電壓控制大電流。
