整流橋原理

基本結構和工作原理與信息電子電路中的二極管一樣。

由一個面積較大的PN結和兩端引線以及封裝組成。

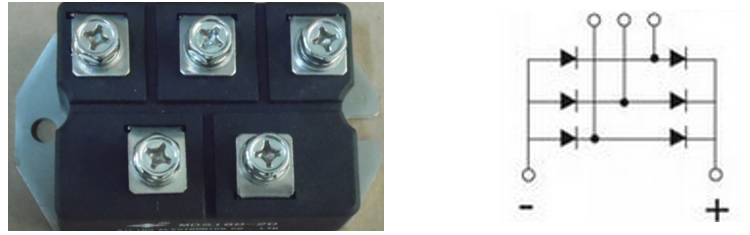

整流橋是把六只二級管封裝在一個模塊中。

整流橋特性：主要指其伏安特性

1、門檻電壓UTO，正向電流IF開始明顯增加所對應的電壓。

2、與IF對應的電力二極管兩端的電壓即為其正向電壓降UF 。

3、承受反向電壓時，只有微小而數值恒定的反向漏電流。

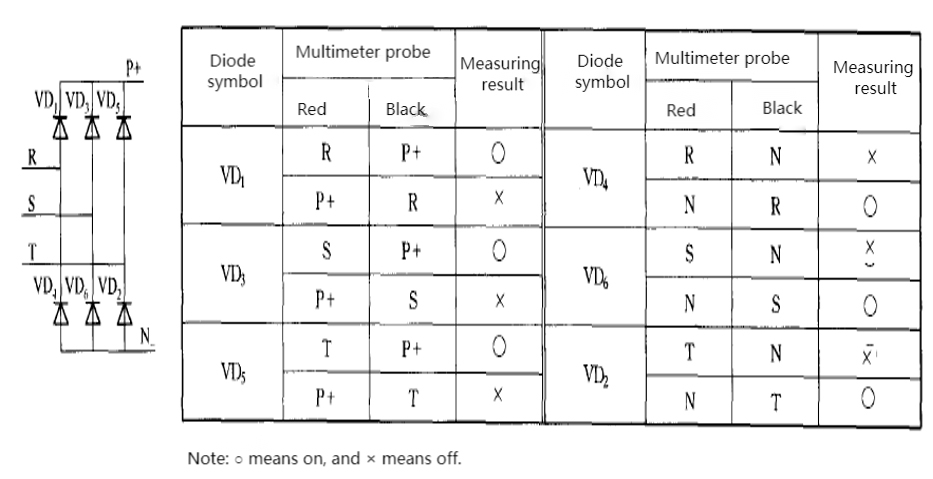

整流橋測試

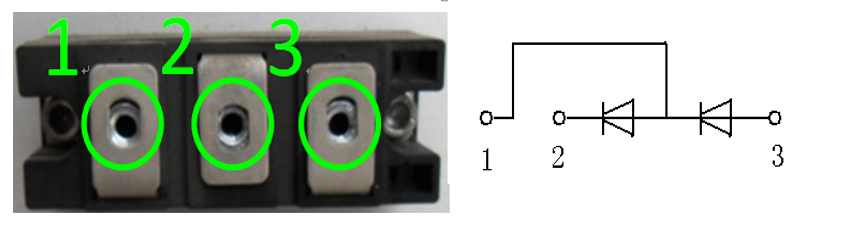

檢查模塊表面無裂痕變形和破損；模塊的安裝底板應光滑平整無劃痕。用數字萬用表二極管檔測，紅表筆接在2（二極管陰極），黑表筆接1（二極管陽極），顯示數值為1（即無窮大）則說明1腳和2腳之間的二極管是完好的。結果相反若導通則說明該二極管損壞；紅表筆接1，黑表筆接3，顯示數值為1（即無窮大），則說明3腳和2腳之間的二極管是完好的，相反，若導通則說明該二極管損壞。
